通勤途上、アイドリングで振動?! スロットルボディを洗浄してみたら...

本日もご覧いただき、ありがとうございます。

先日、いつものように通勤でR1150RTを運転していた帰り道。

とある交差点の信号で停まったときに、なんだかさっきよりも振動が増えている感じがしました。

あれ?

どうしたんだろ?

これ、左右の同調がずれているときの感じだよな...

とまあ、軽く考えて帰宅。

前回のスロットルボディ洗浄から1,000kmくらいしか走っていないけど、汚れがちだし、洗えるときに洗っとこ、と思って吸気系のお掃除を開始しました。

garage-kachi.hatenablog.com



まずは増設オイルミストキャッチタンクをチェック。

1,000kmで全容量の半分くらい溜まっていたかな。

これ、全部がオイルではなく、むしろ水蒸気が凝結したもののほうが多く、おそらく容量比で9:1くらいで水のほうがオイルより多い。

1,500kmを走ると、乳化が進んでカフェオレみたいな色を呈してくるのが私のRTの常。



インジェクタをはずし、アイドリングスクリューの位置を記録して、アイドリングスクリューの洗浄からスタートです。



毎度毎度の感想ですが、1,000kmでこれは汚いよね。

すでにR1150シリーズも生息数が減っていると思いますが、ご同輩の皆様のアイドリングスクリューってどんな感じなんでしょう?



今回は燃調を濃くするBooster Plugははずして運行していましたが、インテークの奥はこんな感じ。



オイルによる汚れはそんなに変わりはない感じです。



上側の奥がちょっとオイリーかなぁ😅



スロットルボディのエンジン側はこんな感じ。

インジェクタの川下らしく、そんなに違和感はない汚れ方です。

本来、インテークのバルブ周辺もインジェクタから噴霧されたガソリンに洗われてもっときれいなはずで、先の写真のような汚れ方をしているというのは、ガソリンによる洗浄が追いついていないからと思われ、これが、私がオイル上がりやオイル下がりを疑う根拠です。



バタフライの上流側を洗浄。

バタフライがあるのでエンジンコンディショナーの泡もいい具合にせき止められて汚れを落としていきます。



アイドリングスクリューの穴にもエンジンコンディショナーを注入。



そこそこきれいと思ってもやっぱり汚れているものです。

ビフォー・アフターではボディ内の明るさがガラッと変わります。



正直、いままで何回も洗浄していますが、こんなにきれいなバタフライは初めて見たかも😅



アイドリングスクリューの穴もかなり汚れが落ちた。

この日は同調はしないつもりだったのですが、このままもとに戻すと、もしかするとアイドリング回転数が上がるかもな...



同様に左側に取り掛かります。



こちらも前回と傾向はまったく同じ。

右側の湿り気のあるカーボンではなく、明らかに乾燥した煤が堆積。



右側はウエスで拭くだけできれいに取れたけど、左側はそれだけでは取り切れず、エンジンコンディショナーでウエスを湿らせて拭いてやっと取れるくらいの頑固なカーボンです。

どう考えても正常とは思えない。



このアイドリングスクリューの汚れと呼応するように、スロットルボディ内も右側に比べて明らかに煤けている。



当然、アイドリングスクリューの穴の中も真っ黒であります。



そして、バタフライの川上があんなに黒けりゃ、川下だって真っ黒に決まっていますよね、ええ。

たぶん、エンジンの状態としては右側よりこちら左側のほうが症状が重くて、バルブの密着が悪くて噴き返しがきているのでしょう。



インテーク内部は右側とそう変わらない印象です。



こっちのほうが若干乾いた感じかなぁ。





左側はちょっと念入りに掃除しましょう。

アイドリングスクリューの穴。



そしてスロットルボディ内、バタフライの上流側です。



いやあ、物の見事に落ちますねぇ😊



真っ黒だったバタフライも本来の色っぽいのが出てきました。





エンジン側もやっときます。



アイドリングスクリューの穴は写真に撮ると、露出の関係であまりきれいになっていないように見えますが、これでも相当汚れが落ちました。



実は、スロットルボディを洗浄する前、右側と同じようにバキュームを取り出すニップルのキャップを外そうと思ったのですが、何故かここのキャップが無くなっていたのです。

もちろん、前回の掃除のとき、指差し確認で取り付けたことは確認しているので、つけ忘れだということはない。

冒頭で書いた通勤途上で調子を崩したのがこのニップルキャップの脱落であるならば、アイドリング時に(もちろん走行中も)左右のバランスが崩れて振動が出たことに説明はつくのですが、しかし、こんなものが走行中に外れるか? ...と、こっちのほうが疑問なのです。

RTはカウルをまとっていて、そのへんに駐めてある最中にここにアクセスすることはできないので悪戯なわけはない。だいたい、そうならもっと前から振動が出るはず。

ということは、本当に走行中に外れたとしか思えないけど、一方で負圧がかかるここで、しかも新調してまだまだ弾力があるキャップが外れるなんて、どう考えてもありえないのですよ。



しかしこのままでは走れない。

こんなちっこいものをMotorworksに頼むのもバカバカしいので、その場でディーラーに電話。在庫はなかったので取り寄せをお願いしました。

着荷まで最大1週間とのこと。



さて、どうしたものか。

来週も通勤で乗りたいし、さりとてこのままじゃあ乗れない。

いろいろ考えたのですが、そうだ、バキュームゲージのホースがめちゃくちゃ長いので、その一部を切って、こんなふうに折ってはめておけば当座の役割を果たせそう。



2.5センチほどを切り取りまして...

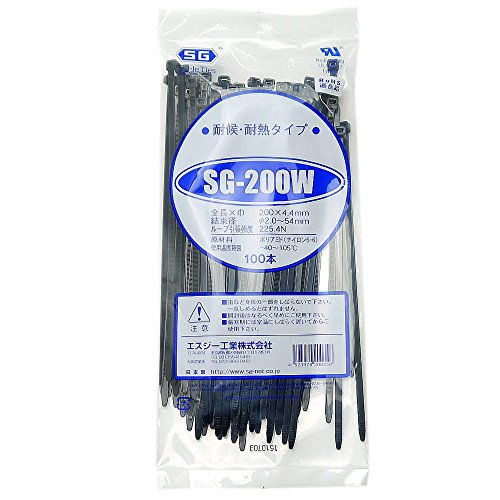

タイラップでぐいっと折り目をつけてニップルにはめてみました。

ええ具合にタイラップがニップルのちょっと段差がついたところに噛んでくれて少々引っ張ったくらいでは抜けないようにできました。

これで余計なエアは吸いますまい。



...と、この記事を書きながら、ふと思いついたのですが...

もし走行中にこのニップルキャップが脱落したのだとしたら、もしかして燃焼室からの噴き返しが原因だったりするのかな...? と。

走行中は殆ど感じないのですが、アイドリングのとき、ちょいちょい『ぐぐっ』と回転が落ちることがあります。

エンストには至らないのですが、このときに例えば燃焼室内のカーボンが剥がれてバルブとバルブシートの間に噛むかどうかして密着が悪くなったのだとしたら、圧縮漏れ、もしくは燃焼時の噴き返しがあったときにバタフライで塞がれたところに噴き返しの圧力が入ってきてニップルキャップがすっ飛ぶんじゃないか...

いや、そんなコトになったらバタフライだって無事じゃすまないよなぁ... と思っても見たり...



謎はつきませんが、いずれにしても早めにどうにかしないといけなさそうだよな〜と思った次第。

スロットルボディの洗浄も 145,723kmで実施です。













にほんブログ村 バイクブログ BMW(バイク)へ
にほんブログ村


にほんブログ村 バイクブログ バイク 修理・整備へ
にほんブログ村


にほんブログ村 自転車ブログ ロードバイクへ
にほんブログ村



BMWランキング



錆びたパーツに錆転換剤を使ってみた

本日もご覧いただき、ありがとうございます。

先日購入してきた錆転換剤。

ギアオイル交換のあと、エンジンのオイルパンから上に伸びるオイルラインの、錆びているバンジョーを補修することにしました。

買ってきたのは刷毛で塗るタイプ。



使い方です。

そんなに難しいことはない。



ここは長い間オイルリークをしていたのですが、パッキンを交換したことでオイルリークはなくなりました。

その代わり、と言っていいのかわかりませんが、オイルまみれだったことでサビが抑制されていたらしく、リークがなくなったらサビが進行してしまった。

r1150rt2003.blog24.fc2.com



ちょっと多めかなと思いましたが、これくらいをボトルからカップに出しました。



どれくらい塗ればいいかがいまいちわからない。

でもサビに浸透しきらないとまたサビが進行するらしいので、多めに塗っていいんでしょうね。



本当はボルトをはずして塗った方が良いに決まっているのでしょうが...

大丈夫かな😅



裏側も塗れているかを写真を撮ってチェック。

大丈夫みたいです。



1時間ほど経過して、カウル復旧後ですが確認。

これくらいの時間だとまだ転換されていないのかな。

経過観察しましょう。



145,723kmでの措置。





にほんブログ村 バイクブログ BMW(バイク)へ
にほんブログ村


にほんブログ村 バイクブログ バイク 修理・整備へ
にほんブログ村


にほんブログ村 自転車ブログ ロードバイクへ
にほんブログ村



BMWランキング



R1150RT ミッション・ファイナルギアオイル交換

本日もご覧いただき、ありがとうございます。



3月中旬にエンジンオイルの交換と同時に交換しようと思っていたミッション・ファイナルギアオイル。

その時、気温がぐんぐん下がってきて、加えて冷たい雨が降り始めて気分だだ下がり、エンジンオイルの交換だけで済ませてしまっていたので、ギアオイルを交換することにしました。

garage-kachi.hatenablog.com



ちょっといつ頃前回ギアオイルを交換したかを検索してみたのですが、なんとなんと、もう4年半も前のことでした😅

本当は20,000kmごと、または2年毎の交換が推奨されているので、これはちとイカンですね。

走行距離はちょうど20,000kmだったので、まいっか😅

r1150rt2003.blog24.fc2.com



まずはファイナルギアのオイルから換えましょか。

ファイナルギアの容量は250ccです。

左に倒れて写っている漏斗を使ってボトルに注ぎますが、まあハチミツみたいですね、すごく粘度が高い。

オイルはこれで準備OK。



オイルを抜く前にフィラープラグを先に緩めておきましょう。

オイルを抜いたあと、フィラー側が固着して外れなかったりしたらエライことです。

実際、4年もはずしていないと、レンチを当てて『こつん』とインパクトを与えると『ぱきっ』という感じで緩みます。



ドレン側も同じ。

一旦緩んだら指でちょいちょいと回していきます。



ブレーキディスクにギアオイルがついたらオオゴトなのでちゃんと養生しておきましょう。

非常に粒子の細かい鉄粉が一緒に落ちてきますが、これくらいは正常。



ドレンプラグは磁石がついておりまして、そこにその鉄粉がけっこう捕まっています。



ちょっと拭ってみるとこんな感じ。



オイルに混じって粘度みたいな感じがします。

右上の黒い塊が鉄粉を拭き取った様子です。



プラグ側にパッキンがついていなかったのでギアケースのドレンホールあたりを触ってみると、パッキンが落ちてきました。

これ、ちゃんと取っておかないと、この上からパッキンを重ねるとどうなるんだろ、漏れるかもね。

あるいはネジ山のかかりが浅くなるから、規定トルクをかけたときにねじ山を舐めてしまって笑えないことになるかも。



ドレンプラグの磁石についていた鉄粉を綺麗サッパリ拭っておきましょう。



新しいパッキンを忘れずにつけます(小指たてるな😅)。



手で止まるところまで回してからレンチで締める。

締め付けトルクは23N・m。

(なんて書いてますが、19mmのボックスを持っていないので手ルクレンチです😅 キュッと締めるだけでOK、シメ過ぎ注意です。ちなみに緩めるのはメガネレンチを使っています)



用意しておいたオイルを注入。



250ccを入れきる直前で液面がここまで来たのでこれで終了。



フィラープラグもパッキン交換。左が古い方、右側新しいの。

ドレンとフィラーは同じサイズだった... かな?



フィラーはヘックスを持っているのでちゃんと23N・mを測っています。

ボックスなんて安いんだからちゃんと買っておけ、って話ですな😅



つぎ、ミッション側に移ります。

同じようにフィラーから緩める。



しかる後にドレン側を緩めます。

ここは横にオイルが排出されるので牛乳パックを切り出して雨樋を作っておきます。

ドレンプラグだけでなく、ステッププレートの下にも雨樋をおいているのは、どうしてもドレンだけ養生しても溢れてマフラー側オイルが伝ってしまうから。



ドレンプラグを抜いてしまう前に雨樋をガムテープで固定しておきましょう。ちょっと触っただけで落ちてきちゃいそうになった😅



オイル排出です。

リアドライブと同様、まだ粘りがあって劣化しているようには見えない。



まあ、エンジンオイルのような過酷な環境ではないからなんでしょうが、それでもギアの間に介在して潤滑をすることで分子レベルでは剪断が進んでいるものだ、と何処かで読んだことがあります。

交換サイクルは、期間はともかく、距離は10,000kmとか15,000kmでもいいくらいかもしれません。



ミッション側も、ドレン、フィラーともにパッキンのサイズは同じ。

でもね、エンジン、ミッション、ファイナルのサイズがみんな違うの

これらみんなサイズを揃えてくれていたらいいのに、と思うのは私だけではないんじゃないかなぁ。

もう7年ほども前に、モノタロウでエンジンオイルドレン、ファイナルギアオイルドレン/フィラー、ミッションオイルドレン/フィラーのパッキンをけっこうな数を買っておりまして、おそらく私のRTの生涯じゃ使い切れない😅

r1150rt2003.blog24.fc2.com



ドレンプラグを締め込んだら周辺をパーツクリーナで洗浄しておきましょう。

締め付けトルクは30N・mです。



ミッション側は800cc。

ボトルは400ccの容量なので、2回に分けて入れます。

ファイナルギアの250ccと合計で1,050cc必要ですが、経験的に1リットルのオイルを買っておけば足りてしまう。

まあ、このボトルの容量表示がどれくらい正確なの? ってのはあるのですが、入れ終わったときの液面を観ても不足しているようには見えないんですよね。



このボトルを購入したときにヒートガンで温めてノズルを曲げたのはこのため。

前に使っていたボトルはこれをせずに曲げていたら、3回目くらいでクラックが入っちゃったんですよね。



400ccの2回目。

1回目がちょっと多めに入っちゃったので、これで合計800ccと見ていいでしょう。



これをすべて入れきってこんな感じ。

本当はここから少しあふれるくらいまでいれるものらしいですが、もう液面がねじ山の向こうに見えているのでOKでしょう。



ということで、ギアオイルの交換完了。



ついでにエンジンオイルが減っていたので...



500ccほどを追加しておきました。



145,723kmでの交換でした。



■今回使ったギアオイル



■追加したエンジンオイル



■ポイパック





にほんブログ村 バイクブログ BMW(バイク)へ
にほんブログ村


にほんブログ村 バイクブログ バイク 修理・整備へ
にほんブログ村


にほんブログ村 自転車ブログ ロードバイクへ
にほんブログ村



BMWランキング



バイクメンテ用の部材というかツールというか、調達

本日もご覧いただき、ありがとうございます。



通勤時に乗っているR1150RT。

関東方面までのロングツーリング、ワンデイツーリング、そして通勤まで何でもこなす器用者。

先日、記事にも書いたように、我がRTもだいぶくたびれモード

いま、エンジンのメンテナンスについていろいろ調べていますが、まあ、ポンコツな自分なりに、いまできる対処療法するための道具やケミカルを買ってきました。

左からオイルディスポーザ

今回はミッションとリアのギアを交換するためのもので、本当は1リットルうけられればいいんだけど、最小が2.5リットルだったの2.5リットルを。

オイルを扱うんだったらペーパータオルも。

まだ手元にあるっちゃあるんだけど、残り少ないので。

それと、たまたまショップの中を歩いていて見つけたクッションマット。

これ、低いところの作業をするときに膝をつくのが楽になる。



高反発ウレタンかな。

下の切り欠きを外すと取っ手になります。

はずした切片はなにかに使えそうだな、と思ってしまう貧乏性😂



それとこれ。

オイルパンから上に伸びるオイルラインのバンジョーがサビサビなので、それを防錆被膜に転換するケミカル。



スプレータイプと、この刷毛塗りタイプの二種類があったのですが、今回は場所が場所なので刷毛塗りタイプにしてみました。



スロットルボディの掃除には、今まで【クリーナーキャブ】を使っていたのですが、なんかガスが抜けてきて、出が悪くなったので新調です。

今回はちょっと趣向を変えて【エンジンコンディショナー】にしてみました。



これ、アワアワが出てスロットルボディに滞留し、固着した汚れを溶かして落とす。

いちど試してみたいと思ってた😊



こっちが今まで使っていたクリーナーキャブ

普通に液体スプレーなので汚れた部分にかかってもすぐに流れちゃうんですよね。

エスにとって掃除するにはいい気がしますが、ちょっと使いづらいかな。



使い方としてはエンジンコンディショナーと同じように、エンジンをかけながらスロットルボディに向けて吹き込み、エンジンがストールしない程度にスロットルを開けながら煙が出なくなるまでエンジンを回すというもの。

まあ、すごい白煙が出るうえ匂いがきついため、ちょっと軒下整備では近所迷惑でそこまでできない。

そんなふうに使えばエンジン内の洗浄もできるようですが、まあ根本的には分解清掃がいちばんなので、まずはスロットルボディ洗浄用に使おうという算段。



まあサンデーメカニック・軒下整備人の域なので、楽しみながら弄りましょう😊
